Surchauffe du quadro 350 S année 2015

Page 1 sur 2 1, 2  Suivant

Aller en bas

Surchauffe du quadro 350 S année 2015

Message par Touati le Ven 15 Déc 2017 - 11:39

Le ventilateur ne se déclenche pas pour évacuer la chaleur du radiateur. D'après les informations circulant sur Internet le problème vient de la diode de sécurité du circuit d'alimentation du ventilateur. J'ai ouvert mon scooter pour la localiser impossible par manque de schéma (Scooter récent). J'ai finalement emmené mon scooter au garage de la marque Quadro, il a enlevé la diode (recommandation du constructeur) + diagnostic et réglage de la température de déclenchement du ventilateur, depuis je roule avec, la température ne dépasse jamais 85 degrés. Si vous êtes intéressés je vous mettrai un croquis où se situe la diode et une photo de la petite liaison électrique à retirer. Quand j'ai ouvert mon scooter j'ai localisé la petite liaison mais je ne savais pas que la diode était dedans (enveloppée dans chatterton noir).

Touati
En rodage
En rodage

Masculin

Messages : 4
Age : 58
Emploi/loisirs : Enseignant
Localisation : Drancy

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Titouan46 le Ven 15 Déc 2017 - 12:13

Bonjour Touati !

Message déplacé dans la section "Quadro technologies - Quadro 350D - 350S".  Wink

Et n'hésite pas à poster le croquis et la photo, cela va en intéresser plus d'un.

PS : pour ta présentation, parle nous un peu de toi et de ta machine :  http://www.sgt3r.com/f7-presentation-des-membres-du-forum-scooters-gt-3-roues-public

___________________________________________________________________________________________________________________________________
ex Peugeot BB1, Triumph "Scrambler" 250, Suzuki 500 GT, Suzuki 370 SP, BMW R 90S, Honda 500 CX, Yamaha 500 XT, Yam 600 puis 900 Diversion, Triumph Trophy 1200 (an. 2000) , side Yam 600 Fazer/Joker'1 Produc Side

avatar
Titouan46
Modo
Modo

Masculin

Messages : 9747
Age : 64
Emploi/loisirs : "Débroussailleur", promeneur de son chien
Localisation : Lot

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Magnamara le Ven 15 Déc 2017 - 14:27

Salut Touati,

je connais bien ce soucis que j'ai eu sur mon ancien Q350s de Janvier 2015, attention actuellement on est en hiver au beau jour vérifié bien les températures car le Calorstat peux être source de problème, dans mon cas il déconnais par intermittence ce qui fait que je n'ai pas remarqué de monter mais cela ma couté un joint de culasse plus tous ce qui va avec.

Quadro a changer de référence de pièce pour Calorstat maintenant surveille bien cela, voir le faire changé par la nouvelle référence en préventif lors de la prochaine révision.
avatar
Magnamara
Membre assidu
Membre assidu

Masculin

Messages : 602
Age : 41
Emploi/loisirs : Informatique
Localisation : Idf

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Touati le Ven 15 Déc 2017 - 14:29

Merci pour vos remarques

Touati
En rodage
En rodage

Masculin

Messages : 4
Age : 58
Emploi/loisirs : Enseignant
Localisation : Drancy

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Touati le Dim 17 Déc 2017 - 21:17

Bonsoir,

Voici la petite liaison électrique dans laquelle la diode de sécurité se situe


Touati
En rodage
En rodage

Masculin

Messages : 4
Age : 58
Emploi/loisirs : Enseignant
Localisation : Drancy

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Moufleouf le Lun 18 Déc 2017 - 16:50

Oui il faut juste la virer.

Moufleouf
En bonne voie
En bonne voie

Masculin

Messages : 122
Age : 41
Emploi/loisirs : Projeteur
Localisation : Villiers-sur-Marne

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Touati le Mar 19 Déc 2017 - 12:41

Ou bien ouvrir et enlever la petite diode

Touati
En rodage
En rodage

Masculin

Messages : 4
Age : 58
Emploi/loisirs : Enseignant
Localisation : Drancy

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Calimol le Mar 19 Déc 2017 - 16:15

C'est une diode anti-retour.
Pour faire des économies ou par incompétence, What a Face
elle est trop faible pour le courant qu'elle doit laisser passer vers le ventilo.

Il faut impérativement la remplacer par une diode de puissance suffisante

ça par exemple : --> ICI 0.80€ !

sinon c'est le relais de commande du ventilo qui va morfler,
et bonjour le joint de culasse ! affraid
avatar
Calimol
Pilier de forum
Pilier de forum

Masculin

Messages : 1132
Age : 70
Emploi/loisirs : Heureux retraité
Localisation : Macon 71

http://boites-automatiques.forumgratuit.org/

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Quadrissimo le Mar 26 Déc 2017 - 23:05

bonsoir ,

pour info cette diode doit être enlevé a la révision des 1000 kms,pour la série de véhicules qui ont été équipés
il existe une note de service .
avatar
Quadrissimo
Membre assidu
Membre assidu

Masculin

Messages : 511
Age : 66
Emploi/loisirs : Artisan pizzaiollo à la retraite, VAE, balade, jardinage, photos .
Localisation : Hérault

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Teknobody le Mar 28 Aoû 2018 - 13:45

Bonjour,
Je suis en possession d'un Q350D de 2012. Depuis peu quand je roule en ville la jauge de température est allée jusqu'à la 8ème barre voire un court instant à la 9ème. Puis, le voyant rouge s'est allumé. Bon, sur autoroute c'est plutôt la 5ème ou 6ème barre. Logique, il y a plus d'air. Liquide de refroidissement au max, mais en lisant les posts sur le forum, je vais d'abord vérifier si le ventilo se met en marche puis surtout, je souhaiterais accéder à cette diode de sécurité comme le nommait TOUATI dans un message un peu plus haut. L'un d'entre vous aurait-il une idée comment y accéder?
Merci pour vote aide.
avatar
Teknobody
En rodage
En rodage

Masculin

Messages : 8
Age : 40
Emploi/loisirs : Professeur
Localisation : Montmorency (95)

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Titouan46 le Mar 28 Aoû 2018 - 14:17


___________________________________________________________________________________________________________________________________
ex Peugeot BB1, Triumph "Scrambler" 250, Suzuki 500 GT, Suzuki 370 SP, BMW R 90S, Honda 500 CX, Yamaha 500 XT, Yam 600 puis 900 Diversion, Triumph Trophy 1200 (an. 2000) , side Yam 600 Fazer/Joker'1 Produc Side

avatar
Titouan46
Modo
Modo

Masculin

Messages : 9747
Age : 64
Emploi/loisirs : "Débroussailleur", promeneur de son chien
Localisation : Lot

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Quadrissimo le Mar 28 Aoû 2018 - 18:30

Teknobody a écrit:Bonjour,
Je suis en possession d'un Q350D de 2012. Depuis peu quand je roule en ville la jauge de température est allée jusqu'à la 8ème barre voire un court instant à la 9ème. Puis, le voyant rouge s'est allumé. Bon, sur autoroute c'est plutôt la 5ème ou 6ème barre. Logique, il y a plus d'air. Liquide de refroidissement au max, mais en lisant les posts sur le forum, je vais d'abord vérifier si le ventilo se met en marche puis surtout, je souhaiterais accéder à cette diode de sécurité comme le nommait TOUATI dans un message un peu plus haut. L'un d'entre vous aurait-il une idée comment y accéder?
Merci pour vote aide.

il faut la supprimer ! ne rien mettre a la place ...
avatar
Quadrissimo
Membre assidu
Membre assidu

Masculin

Messages : 511
Age : 66
Emploi/loisirs : Artisan pizzaiollo à la retraite, VAE, balade, jardinage, photos .
Localisation : Hérault

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Georges le Mer 29 Aoû 2018 - 8:54

Bonjour ,
lis bien , sur le "D" en général , c'est le contacteur du ventilo qui est déficient .
La diode n'est pas en cause ...
Ca t'évitera 3 heures de taf .
avatar
Georges
En bonne voie
En bonne voie

Masculin

Messages : 390
Age : 56
Emploi/loisirs : -)
Localisation : Turenne

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Quadro94 le Mer 29 Aoû 2018 - 9:02

Milles excuses Georges mais sur le D aussi la diode était en cause... Neutral
avatar
Quadro94
Pilier de Forum
Pilier de Forum

Masculin

Messages : 7673
Age : 62
Emploi/loisirs : Greeter sur Paris/photo golf vtt
Localisation : Bourgogne Franche-Comté/ île de France

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Calimol le Mer 29 Aoû 2018 - 9:10

Je vous rappelle une fois de plus, mais personne ne m'écoute !

que cette diode est une diode anti-rebond
qui protège, et la commande, en général relais, et le ventilo, des surtensions inverses qui se créent chaque fois que l'on coupe on qu'on met un bobinage sous tension.
Principe élémentaire d'électricité.

Il ne faut donc pas l'enlever, mais la remplacer par une diode de plus forte puissance.


C'est vous qui voyez ...
avatar
Calimol
Pilier de forum
Pilier de forum

Masculin

Messages : 1132
Age : 70
Emploi/loisirs : Heureux retraité
Localisation : Macon 71

http://boites-automatiques.forumgratuit.org/

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Quadro94 le Mer 29 Aoû 2018 - 9:43

Tu as tout à fait raison et elle protège aussi le retour du ventilo qui tourne avec la pression de l'air...
avatar
Quadro94
Pilier de Forum
Pilier de Forum

Masculin

Messages : 7673
Age : 62
Emploi/loisirs : Greeter sur Paris/photo golf vtt
Localisation : Bourgogne Franche-Comté/ île de France

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Calimol le Mer 29 Aoû 2018 - 10:14

tous ceux qui se sont contentés de l'enlever,
se retrouveront en panne un jour ou l'autre du contacteur,
qu'il soit relais ou électronique.

Bonne chance !
avatar
Calimol
Pilier de forum
Pilier de forum

Masculin

Messages : 1132
Age : 70
Emploi/loisirs : Heureux retraité
Localisation : Macon 71

http://boites-automatiques.forumgratuit.org/

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Teknobody le Mer 29 Aoû 2018 - 14:18

Oulala! c'est pas simple d'y voir clair. Mais bon, je ne vais pas tout de suite aller chatouiller la diode ce qui m'évitera des heures de démontage-remontage, mais du coup, je vais vérifier le contacteur de ventilo. Vous savez où il peut se cacher? Egalement, faut peut être que je passe par mon concessionnaire pour avoir un contacteur + une diode de plus forte puissance?
avatar
Teknobody
En rodage
En rodage

Masculin

Messages : 8
Age : 40
Emploi/loisirs : Professeur
Localisation : Montmorency (95)

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Teknobody le Mer 29 Aoû 2018 - 15:42

Merci beaucoup CALIMOL, je vais approfondir avec tes infos!
avatar
Teknobody
En rodage
En rodage

Masculin

Messages : 8
Age : 40
Emploi/loisirs : Professeur
Localisation : Montmorency (95)

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Frd le Mer 29 Aoû 2018 - 17:08

Y a un truc qui m'échappe Calimol : quand une diode de roue libre claque, comme elle est montée en parallèle, le circuit doit toujours fonctionner, simplement il n'est plus protégé des retours de courant.
Mais dans le cas du quadro, le circuit ne fonctionne plus quand la diode lache scratch
avatar
Frd
En rodage
En rodage

Masculin

Messages : 72
Age : 50
Emploi/loisirs : Prof
Localisation : Seine-Maritime

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Pierreblc le Mer 29 Aoû 2018 - 17:21

Calimol a écrit:tous ceux qui se sont contentés de l'enlever,
se retrouveront en panne un jour ou l'autre du contacteur,
qu'il soit relais ou électronique.

Bonne chance !

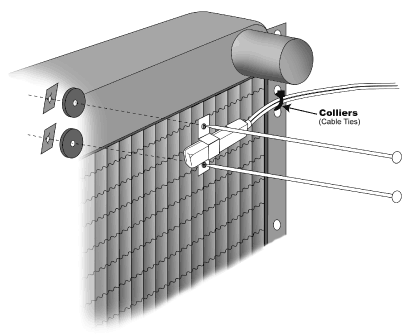

C'est vrai. Par contre, on peut faire comme on faisait sur les 504 Indenor (les taxis à l'époque): on monte un inter manuel pour lancer le ventilo, et tout va bien; j'ai fait environ 150 000 km avec ça il y a........longtemps.
avatar
Pierreblc
Pilier de forum
Pilier de forum

Masculin

Messages : 2819
Age : 65
Emploi/loisirs : Balades, voyages, photo
Localisation : Grenoble (38) ou presque

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Quadrissimo le Mer 29 Aoû 2018 - 17:35

Frd a écrit:Y a un truc qui m'échappe Calimol : quand une diode de roue libre claque, comme elle est montée en parallèle, le circuit doit toujours fonctionner, simplement il n'est plus protégé des retours de courant.
Mais dans le cas du quadro, le circuit ne fonctionne plus quand la diode lache scratch

Donc cette diode est bien montée en série, et sa fonction est de protéger le ventilo. Elle a été montée pour les véhicules circulant dans les régions chaudes.
De plus j'ai la note de service de Quadro spécifiant de la retirer si elle était présente pour le 350 S, j'ai les numéros de série des véhicules sur lesquels la diode est montée.
Aujourd'hui elle n'existe plus sur aucun modèle...
avatar
Quadrissimo
Membre assidu
Membre assidu

Masculin

Messages : 511
Age : 66
Emploi/loisirs : Artisan pizzaiollo à la retraite, VAE, balade, jardinage, photos .
Localisation : Hérault

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Quadrissimo le Mer 29 Aoû 2018 - 17:40

Pierreblc a écrit:
Calimol a écrit:tous ceux qui se sont contentés de l'enlever,
se retrouveront en panne un jour ou l'autre du contacteur,
qu'il soit relais ou électronique.

Bonne chance !

C'est vrai. Par contre, on peut faire comme on faisait sur les 504 Indenor (les taxis à l'époque): on monte un inter manuel pour lancer le ventilo, et tout va bien; j'ai fait environ 150 000 km avec ça il y a........longtemps.

Ça peut être une solution mais il faut bien surveiller la température d'eau, sinon ça ne pardonne pas...
Ah la bonne vielle 504 (nostalgie) j'en ai eu deux, deux joints de culasse Very Happy
avatar
Quadrissimo
Membre assidu
Membre assidu

Masculin

Messages : 511
Age : 66
Emploi/loisirs : Artisan pizzaiollo à la retraite, VAE, balade, jardinage, photos .
Localisation : Hérault

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Calimol le Mer 29 Aoû 2018 - 17:57

Frd a écrit:Y a un truc qui m'échappe Calimol : quand une diode de roue libre claque, comme elle est montée en parallèle, le circuit doit toujours fonctionner, simplement il n'est plus protégé des retours de courant.
Mais dans le cas du quadro, le circuit ne fonctionne plus quand la diode lache scratch
voir la réponse de Quadrissimo ! Wink

En // elle ne servirait strictement à rien !
avatar
Calimol
Pilier de forum
Pilier de forum

Masculin

Messages : 1132
Age : 70
Emploi/loisirs : Heureux retraité
Localisation : Macon 71

http://boites-automatiques.forumgratuit.org/

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Calimol le Mer 29 Aoû 2018 - 17:59

Pierreblc a écrit:C'est vrai. Par contre, on peut faire comme on faisait sur les 504 Indenor (les taxis à l'époque): on monte un inter manuel pour lancer le ventilo, et tout va bien; j'ai fait environ 150 000 km avec ça il y a........longtemps.
Oui, on peut aussi à ce train là, lui ajouter des pédales pour compenser un pétage de courroie ...
Pour remplacer les ampoules de phares qui grillent les réflecteurs, des lampes à acétylène etc ... Mdr!
avatar
Calimol
Pilier de forum
Pilier de forum

Masculin

Messages : 1132
Age : 70
Emploi/loisirs : Heureux retraité
Localisation : Macon 71

http://boites-automatiques.forumgratuit.org/

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Titouan46 le Mer 29 Aoû 2018 - 18:30

Je n'ai pas de Quadro, mais j'aimerais bien comprendre.

Il faudrait absolument remplacer cette diode quand elle claque pour ne pas avoir de problème avec le contacteur.
Jusque là, ça va.
Et paf !
Voilà le rappel de la note de service qui indiquait qu'il fallait la retirer.
Et re-paf, cette diode n'est pas montée sur les nouveaux modèles.
Alors ?  scratch

___________________________________________________________________________________________________________________________________
ex Peugeot BB1, Triumph "Scrambler" 250, Suzuki 500 GT, Suzuki 370 SP, BMW R 90S, Honda 500 CX, Yamaha 500 XT, Yam 600 puis 900 Diversion, Triumph Trophy 1200 (an. 2000) , side Yam 600 Fazer/Joker'1 Produc Side

avatar
Titouan46
Modo
Modo

Masculin

Messages : 9747
Age : 64
Emploi/loisirs : "Débroussailleur", promeneur de son chien
Localisation : Lot

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Calimol le Mer 29 Aoû 2018 - 18:55

Titouan46 a écrit:Alors ?  scratch
Zorro est arrivé..é...éé..é...éé

Quadro, a comme trop souvent fait une petite économie de plus.
1,00 € la diode ! c'est la ruine !

Et puis comme il n'applique presque jamais la garantie, et que ce genre de panne arrive tjrs avec un peu de recul,
pas de souci, ça fait bosser les concessionnaire s et leur juteux marché de pièces détachées ...

avatar
Calimol
Pilier de forum
Pilier de forum

Masculin

Messages : 1132
Age : 70
Emploi/loisirs : Heureux retraité
Localisation : Macon 71

http://boites-automatiques.forumgratuit.org/

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Quadro94 le Mer 29 Aoû 2018 - 19:26

Elle ne protège pas le ventilo, elle protège le circuit du ventilo...
avatar
Quadro94
Pilier de Forum
Pilier de Forum

Masculin

Messages : 7673
Age : 62
Emploi/loisirs : Greeter sur Paris/photo golf vtt
Localisation : Bourgogne Franche-Comté/ île de France

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Quadrissimo le Mer 29 Aoû 2018 - 20:28

Quadro94 a écrit:Elle ne protège pas le ventilo, elle protège le circuit du ventilo...

? C'est quoi la différence ? Elle est juste montée en amont du ventilo, la diode claque, plus de ventilo...
avatar
Quadrissimo
Membre assidu
Membre assidu

Masculin

Messages : 511
Age : 66
Emploi/loisirs : Artisan pizzaiollo à la retraite, VAE, balade, jardinage, photos .
Localisation : Hérault

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Perceval le Mer 29 Aoû 2018 - 22:44

Une diode fait passer le courant dans un sens mais pas dans l'autre, pour faire simple ça évite au courant d'aller dans le mauvais sens.
En admettant que le ventilo génère du courant, ça évite d'envoyer du courant où il ne faut pas.
D'un autre côté si Quadro indique qu'il faut la supprimer je présume que les gars savent ce qu'ils font...quoique

Par contre ça serait intéressant de connaître la valeur de la diode afin d'éviter qu'elle crame
avatar
Perceval
En bonne voie
En bonne voie

Masculin

Messages : 106
Age : 51
Emploi/loisirs : Profession libérale
Localisation : Hauts de France

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Calimol le Jeu 30 Aoû 2018 - 9:09

Perceval a écrit:Par contre ça serait intéressant de connaître la valeur de la diode afin d'éviter qu'elle crame

quelques messages plus haut:

Calimol a écrit:10 ampères/ 75 ou 100 volts doivent être largement suffisants si le ventilo ne fait pas plus de 100W sinon taper plus haut
avatar
Calimol
Pilier de forum
Pilier de forum

Masculin

Messages : 1132
Age : 70
Emploi/loisirs : Heureux retraité
Localisation : Macon 71

http://boites-automatiques.forumgratuit.org/

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Pierreblc le Jeu 30 Aoû 2018 - 9:22

Calimol a écrit:
Oui, on peut aussi à ce train là, lui ajouter des pédales pour compenser un pétage de courroie ...
Pour remplacer les ampoules de phares qui grillent les réflecteurs, des lampes à acétylène etc ... Mdr!

Tu fais ce que tu peux avec ce que tu as et en fonction du temps que tu peux consacrer à la mécanique.
A l'époque, TOUS les taxis 504 avaient adopté ce montage

avatar
Pierreblc
Pilier de forum
Pilier de forum

Masculin

Messages : 2819
Age : 65
Emploi/loisirs : Balades, voyages, photo
Localisation : Grenoble (38) ou presque

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Calimol le Jeu 30 Aoû 2018 - 9:25

Je n'en doute pas,
je ne faisais que plaisanter,
encore que ... on est en 2018 ... Mdr!
avatar
Calimol
Pilier de forum
Pilier de forum

Masculin

Messages : 1132
Age : 70
Emploi/loisirs : Heureux retraité
Localisation : Macon 71

http://boites-automatiques.forumgratuit.org/

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Perceval le Jeu 30 Aoû 2018 - 13:18

Calimol a écrit:
Perceval a écrit:Par contre ça serait intéressant de connaître la valeur de la diode afin d'éviter qu'elle crame

quelques messages plus haut:

Calimol a écrit:10 ampères/ 75 ou 100 volts doivent être largement suffisants si le ventilo ne fait pas plus de 100W sinon taper plus haut

oups !!  je n'avais pas vu
avatar
Perceval
En bonne voie
En bonne voie

Masculin

Messages : 106
Age : 51
Emploi/loisirs : Profession libérale
Localisation : Hauts de France

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Quadrissimo le Jeu 30 Aoû 2018 - 16:44

A la coupure le ventilateur génère une tension inverse comme toute bobine avec une tension très élevée et un courant très faible. Le principe des vis platinées sur une voiture...
Par contre si l'on met une diode en protection, elle sera calculée par le bureau d'étude pour qu'elle crame à un certain seuil, sauf que chez Quadro il se sont rendu compte,
1: que cela ne servait à rien et
2: que pas mal d'utilisateurs en ont fait les frais, les joints de culasses.
3: et si la garantie était passée c'est l'utilisateur qui a payé les pots cassés... alors que tout çà est un défaut de conception du fabricant et qu'il ne veut pas le reconnaître...publiquement...
avatar
Quadrissimo
Membre assidu
Membre assidu

Masculin

Messages : 511
Age : 66
Emploi/loisirs : Artisan pizzaiollo à la retraite, VAE, balade, jardinage, photos .
Localisation : Hérault

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Quadro94 le Jeu 30 Aoû 2018 - 19:24

Quadrissimo. Suspect
avatar
Quadro94
Pilier de Forum
Pilier de Forum

Masculin

Messages : 7673
Age : 62
Emploi/loisirs : Greeter sur Paris/photo golf vtt
Localisation : Bourgogne Franche-Comté/ île de France

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Kev34970 le Jeu 6 Sep 2018 - 11:58

Bonjour,

Avant de toucher à la diode et de tout démonter, branche ton ventilo en direct, le thermocontact du ventilo n'est pas fiable.
Sur mon 350d de 2014 avec 7000 km c'est le thermocontact ou carlostat (chacun appelle ça comme il veut) qui était hs...

Cordialement.
avatar
Kev34970
En rodage
En rodage

Masculin

Messages : 74
Age : 32
Emploi/loisirs : Dessinateur industriel
Localisation : Montpellier

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Titouan46 le Jeu 6 Sep 2018 - 12:49

Kev34970 a écrit:Bonjour,

Avant de toucher à la diode et de tout démonter, branche ton ventilo en direct, le thermocontact du ventilo n'est pas fiable.
Sur mon 350d de 2014 avec 7000 km c'est le thermocontact ou carlostat (chacun appelle ça comme il veut) qui était hs...

Cordialement.

Attention à ne pas confondre thermocontact de ventilateur et thermocontact de radiateur (ou "calorstat").

___________________________________________________________________________________________________________________________________
ex Peugeot BB1, Triumph "Scrambler" 250, Suzuki 500 GT, Suzuki 370 SP, BMW R 90S, Honda 500 CX, Yamaha 500 XT, Yam 600 puis 900 Diversion, Triumph Trophy 1200 (an. 2000) , side Yam 600 Fazer/Joker'1 Produc Side

avatar
Titouan46
Modo
Modo

Masculin

Messages : 9747
Age : 64
Emploi/loisirs : "Débroussailleur", promeneur de son chien
Localisation : Lot

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Calimol le Jeu 6 Sep 2018 - 14:09

Il n'y a aucun "contact" dans un calorstat, ce n'est qu'un élément mécanique. Wink

Il y a thermocontact de radiateur et calorstat.

Avec les bons mots facile de ne pas se tromper ...

Kev34970 a écrit:Avant de toucher à la diode et de tout démonter, branche ton ventilo en direct
Un moteur doit tourner à une certaine température après que la calorstat dont le rôle est justement de faire monter le plus rapidement possible la bonne température de fonctionnement, se soit ouvert.
C'est pour cela que le refroidissement n'intervient avec le ventilo qu'à partir d'une certaine température.
L'huile n'a ses pleines propriétés de lubrification aussi à partir d'une certaine température.
Il n'est donc pas du tout conseillé de mettre le ventilo en fonctionnement permanent.
D'autant plus que si c'est le calorstat qui reste fermé cela ne résoudra strictement rien !

mais c'est vous qui voyez ...
avatar
Calimol
Pilier de forum
Pilier de forum

Masculin

Messages : 1132
Age : 70
Emploi/loisirs : Heureux retraité
Localisation : Macon 71

http://boites-automatiques.forumgratuit.org/

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Kev34970 le Jeu 6 Sep 2018 - 15:44

on parle bien de carlostat alors, je ne lui ai pas dit de le laisser en direct!

mais de voir si le ventilateur se déclanche quand on le met en direct car si c est le cas cela veut dire que la diode n y est pour rien....

avatar
Kev34970
En rodage
En rodage

Masculin

Messages : 74
Age : 32
Emploi/loisirs : Dessinateur industriel
Localisation : Montpellier

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Calimol le Jeu 6 Sep 2018 - 15:50

Pour savoir si c'est la diode, il faut brancher le ventilo, AVANT la diode Wink
avatar
Calimol
Pilier de forum
Pilier de forum

Masculin

Messages : 1132
Age : 70
Emploi/loisirs : Heureux retraité
Localisation : Macon 71

http://boites-automatiques.forumgratuit.org/

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Pierreblc le Jeu 6 Sep 2018 - 16:52

Le calorstat et le ventilateur ne sont pas liés: le calorstat ouvre le circuit d'eau du radiateur à partir d'une certaine température, et le ventilateur est déclenché par un autre capteur: le thermocontact.
Au final, le ventilateur refroidit l'eau qui se trouve dans le radiateur, mais il peut fonctionner sans qu'il y ait d'eau dans ce radiateur (même si ce n'est pas l'idéal).
avatar
Pierreblc
Pilier de forum
Pilier de forum

Masculin

Messages : 2819
Age : 65
Emploi/loisirs : Balades, voyages, photo
Localisation : Grenoble (38) ou presque

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Kev34970 le Jeu 6 Sep 2018 - 17:03

je ne suis pas d'accord le carlostat qu il y a en bas a droite du radiateur déclenche le ventilateur quand l'eau est a une certaine temperature...

donc si celui ci est hs le ventilateur ne se déclenche pas et le moteur sur chauffe le pb vient plus souvent de la que de la diode!

en le mettant en direct le ventilateur se déclenche, et la si il ne marche pas on regarde la diode, il faut faire les chose dans l ordre messieurs.

je me trompe sur les nominations des pieces c'est exact mais je ne dit pas n importe quoi, ayant un bac pro mécanique moto ca aide....
avatar
Kev34970
En rodage
En rodage

Masculin

Messages : 74
Age : 32
Emploi/loisirs : Dessinateur industriel
Localisation : Montpellier

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Calimol le Jeu 6 Sep 2018 - 17:13

Kev34970 a écrit:je me trompe sur les nominations des pieces c'est exact mais je ne dit pas n importe quoi, ayant un bac pro mécanique moto ca aide....
Si, si,    tu devrais réviser tes cours ...

Kev34970 a écrit:je ne suis pas d'accord le carlostat qu il y a en bas a droite du radiateur déclenche le ventilateur quand l'eau est a une certaine temperature...
Ca ce n'est pas un calorstat, c'est un THERMOCONTACT

Kev34970 a écrit:en le mettant en direct le ventilateur se déclenche, et la si il ne marche pas on regarde la diode, il faut faire les chose dans l ordre messieurs.
Alors ds l'ordre Monsieur, au vu de la fréquence des pannes sur ce modèle, c'est d'abord la diode,
puis le thermo-contact et ensuite le calorstat

Contrairement à toi, je ne dis pas n'importe quoi sur l'appellation des pièces,
parce que je n'ai pas de bac pro en mécanique moto,
comme tu dis ça aide !
avatar
Calimol
Pilier de forum
Pilier de forum

Masculin

Messages : 1132
Age : 70
Emploi/loisirs : Heureux retraité
Localisation : Macon 71

http://boites-automatiques.forumgratuit.org/

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Quadro94 le Jeu 6 Sep 2018 - 17:22

...
avatar
Quadro94
Pilier de Forum
Pilier de Forum

Masculin

Messages : 7673
Age : 62
Emploi/loisirs : Greeter sur Paris/photo golf vtt
Localisation : Bourgogne Franche-Comté/ île de France

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Pierreblc le Jeu 6 Sep 2018 - 17:34

Je sais pas si le Q chauffe, mais là on commence à sentir la canicule .....
Y
avatar
Pierreblc
Pilier de forum
Pilier de forum

Masculin

Messages : 2819
Age : 65
Emploi/loisirs : Balades, voyages, photo
Localisation : Grenoble (38) ou presque

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Titouan46 le Jeu 6 Sep 2018 - 18:30

Bon, ben là ça devrait être plus clair.

Un thermocontact






Thermocontact extérieur



Rôle du thermocontact.


Un thermostat ou calorstat





Rôle du calorstat

___________________________________________________________________________________________________________________________________
ex Peugeot BB1, Triumph "Scrambler" 250, Suzuki 500 GT, Suzuki 370 SP, BMW R 90S, Honda 500 CX, Yamaha 500 XT, Yam 600 puis 900 Diversion, Triumph Trophy 1200 (an. 2000) , side Yam 600 Fazer/Joker'1 Produc Side

avatar
Titouan46
Modo
Modo

Masculin

Messages : 9747
Age : 64
Emploi/loisirs : "Débroussailleur", promeneur de son chien
Localisation : Lot

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Quadro94 le Jeu 6 Sep 2018 - 18:53

Un rêve de démontage sur la photo 2 pour le démontage du thermocontact !
avatar
Quadro94
Pilier de Forum
Pilier de Forum

Masculin

Messages : 7673
Age : 62
Emploi/loisirs : Greeter sur Paris/photo golf vtt
Localisation : Bourgogne Franche-Comté/ île de France

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Thierry.P le Jeu 6 Sep 2018 - 19:17

Mo, je suis en mode rouge tout le temps (dernière photo).
le liquide circule tout le temps de le radiateur, ce qui explique qu'il chauffe moins vite (cela dit, il va falloir que je répare le venitlo, car il ne tourne pas )
avatar
Thierry.P
Pilier de forum
Pilier de forum

Masculin

Messages : 1974
Age : 53
Emploi/loisirs : Ingénieur
Localisation : Toulouse

Revenir en haut Aller en bas

Re: Surchauffe du quadro 350 S année 2015

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
