Barres et rotules de Carrossage QUADRO 4D

Message par Quadro64 le Mer 30 Aoû 2017 - 13:34

Salut les copains...

Comme vous pourrez le constater, les barres supérieures gauche et droite du train AV de nos QUADRO 4D sont piquées par les projectiles avalés sur la chaussée. Cette barre sert à régler le Carrossage des roues AV. Les valeurs sont un Carrossage de 0°, la machine en position debout bien verticale et bloquée par le levier central mais sans appui ou personne dessus et le guidon bien droit. Les pneus gonflés à 1,5bars et les amortisseurs gonflés entre 2,3-2,5bars.
Vous constaterez aussi un certain jeu au niveau des olives des rotules. Prises sous garantie, les nouvelles rotules présentent encore un léger jeu mais pas de panique, pas d'influence sur la tenue de route. J'ai remplacé ces rotules par des version compétition, je suis juste perfectionniste. Attention une rotule possède un pas à gauche 8-125 et l'autre un pas à droite 8-125.
Ensuite j'ai poncé et peint et même une couche de vernis sur les barres.
Pour le remontage, prendre soin de caler bien comme il faut les rondelles caoutchouc entre les rotule et entre le support central pour diminuer au mieux le jeu ainsi que du coté moyeu de roue. Prendre soin de graisser légèrement la partie contre les olives. Coté moyeux de roue comme coté poutre centrale, ne pas serrer comme un malade mais venir poser la vis et les écrous cotre le métal, sans oublier les rondelles.
A vos mains, démarrez et roulez !  Very Happy

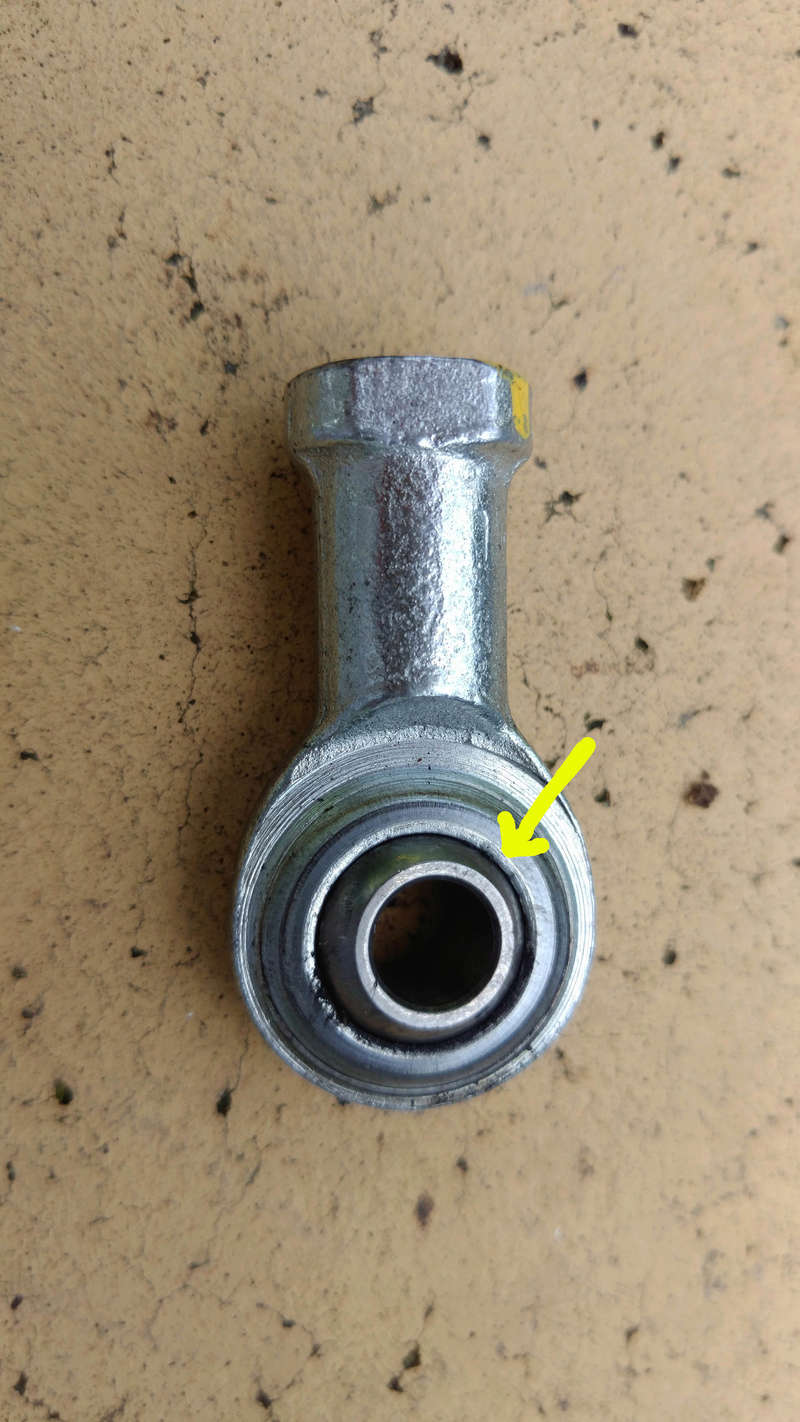

Apparition du jeu entre l'olive et la bague (Flèche jaune)

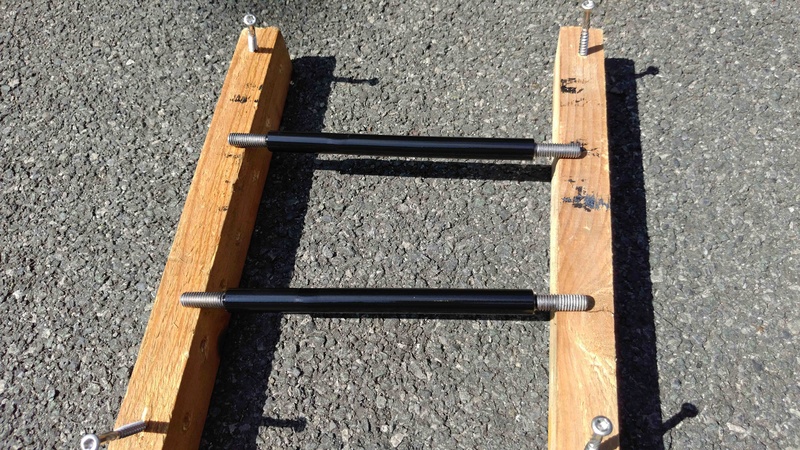

Mes barres peintes...


Attention aux cache rotules..


Dernière édition par Quadro64 le Ven 1 Sep 2017 - 10:33, édité 2 fois
avatar
Quadro64
En bonne voie
En bonne voie

Masculin

Messages : 237
Age : 55
Emploi/loisirs : Toujours debout, toujours partant
Localisation : Pays Basque

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Calimol le Mer 30 Aoû 2017 - 15:26

Je suis étonné par ce que tu écris, car pour ma part, je n'ai pas le moindre jeu au niveau de ces rotules,
ce qui vaut mieux et semble plus que normal au vu de leur fonction ! scratch

d'autre part les barres d'accouplement semblent très bien protégées, déjà par leur position haute, d'autre part par un traitement anti-corrosion qui ne nécessite rien de plus.

Peut-être n'avons nous pas les mêmes scoot ?

En revanche ce qu'il faut surveiller de près, ce sont les caches des rotules de direction.
En braquage total, elles sont en limite d'utilisation et le cache peut se désolidariser, ce qui va entrainer, si on ne remet pas en place une usure prématurée de la rotule. affraid
avatar
Calimol
Membre assidu
Membre assidu

Masculin

Messages : 850
Age : 69
Emploi/loisirs : Heureux retraité
Localisation : Macon 71

http://boites-automatiques.forumgratuit.org/

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Maez le Mer 30 Aoû 2017 - 17:17

Bonjour ,

Moi je dois avoir le même scoot que Quadro64 .....



..... sans oublier l'oxydation sur les jantes Sad
avatar
Maez
En rodage
En rodage

Masculin

Messages : 77
Age : 71
Emploi/loisirs : Retraite / camping car
Localisation : Hainaut / Belgique

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Calimol le Mer 30 Aoû 2017 - 17:28

Calimol a écrit:En revanche ce qu'il faut surveiller de près, ce sont les caches des rotules de direction.
En braquage total, elles sont en limite d'utilisation et le cache peut se désolidariser, ce qui va entrainer, si on ne remet pas en place une usure prématurée de la rotule. affraid
C'est bien de cela dont je parlais, Maez pour la photo.



Dernière édition par Calimol le Mer 30 Aoû 2017 - 17:33, édité 1 fois
avatar
Calimol
Membre assidu
Membre assidu

Masculin

Messages : 850
Age : 69
Emploi/loisirs : Heureux retraité
Localisation : Macon 71

http://boites-automatiques.forumgratuit.org/

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Calimol le Mer 30 Aoû 2017 - 17:29

Maez a écrit:Moi je dois avoir le même scoot que Quadro64 .....

Je n'en reviens pas de voir ds quel état est ton scoot !!! affraid affraid affraid

De quelle année est-il ?
Combien de kil ?

Maez a écrit:..... sans oublier l'oxydation sur les jantes Sad
Et sur les boulons !!! What a Face What a Face What a Face

avatar
Calimol
Membre assidu
Membre assidu

Masculin

Messages : 850
Age : 69
Emploi/loisirs : Heureux retraité
Localisation : Macon 71

http://boites-automatiques.forumgratuit.org/

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Quadro64 le Mer 30 Aoû 2017 - 17:58

Purééééé ! Je crois que j'ai soulevé un problème. Shocked
Messieurs, à vos garanties...
avatar
Quadro64
En bonne voie
En bonne voie

Masculin

Messages : 237
Age : 55
Emploi/loisirs : Toujours debout, toujours partant
Localisation : Pays Basque

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Calimol le Mer 30 Aoû 2017 - 18:04

je n'ai pas ce pb

De quelle année est ton scoot ?
Combien de kil ?
avatar
Calimol
Membre assidu
Membre assidu

Masculin

Messages : 850
Age : 69
Emploi/loisirs : Heureux retraité
Localisation : Macon 71

http://boites-automatiques.forumgratuit.org/

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Maez le Mer 30 Aoû 2017 - 18:15

Re bonjour ,

Pour rappel un peu de lecture ici : http://www.sgt3r.com/t17182-rouille-apres-11-mois-et-4000-km
avatar
Maez
En rodage
En rodage

Masculin

Messages : 77
Age : 71
Emploi/loisirs : Retraite / camping car
Localisation : Hainaut / Belgique

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Calimol le Mer 30 Aoû 2017 - 18:18

Ce qui voudrait dire, si tu l'as acheté neuf, qu'il est exactement de la même date que le mien avec le même kilométrage.......
avatar
Calimol
Membre assidu
Membre assidu

Masculin

Messages : 850
Age : 69
Emploi/loisirs : Heureux retraité
Localisation : Macon 71

http://boites-automatiques.forumgratuit.org/

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Quadro64 le Ven 1 Sep 2017 - 11:04

Petite astuce que je pratique depuis des lunes, Je passe du lubrifiant au Silicone en bombe sur les caoutchouc pour les préserver de toute agression du temps et les garder souples comme neufs.
avatar
Quadro64
En bonne voie
En bonne voie

Masculin

Messages : 237
Age : 55
Emploi/loisirs : Toujours debout, toujours partant
Localisation : Pays Basque

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Magnamara le Lun 4 Sep 2017 - 18:55

Alors il est vraie que l'on dit que les routes belges sont bien moins bonnes que nos routes française (bien que plus sa va plus cela ce dégrade) mais c'est clair que ton Maez donne l'impression de daté alors et de très mal vieillir alors qu'il est plutot recent.

Tu me ferais limite pensez que mon Q3 avait pas trop de soucis Very Happy
avatar
Magnamara
Membre assidu
Membre assidu

Masculin

Messages : 541
Age : 41
Emploi/loisirs : Informatique
Localisation : Idf

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Quadro64 le Mer 6 Sep 2017 - 14:17

J'ai trouvé et commandé les nouvelles rotules pour "le monstre". Pour le prix, je ne vais pas me priver !
Je suis impatient de les recevoir... Ce sera la surprise bonne ou pas...
Voici les le lien :

https://www.gt2i.com/fr/rotules-femelles-metriques-renforcees/54346-rotule-renforce-rodobal-se-femelle-pas-a-gauche-8mm-1-25mm.html

https://www.gt2i.com/fr/rotules-femelles-metriques-renforcees/54344-rotule-renforce-rodobal-se-femelle-pas-a-droite-8mm-1-25mm.html
avatar
Quadro64
En bonne voie
En bonne voie

Masculin

Messages : 237
Age : 55
Emploi/loisirs : Toujours debout, toujours partant
Localisation : Pays Basque

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Magnamara le Mer 6 Sep 2017 - 16:34

Tu vas finir par avoir changer toutes les pièce de ton Q4 Quadro 64
avatar
Magnamara
Membre assidu
Membre assidu

Masculin

Messages : 541
Age : 41
Emploi/loisirs : Informatique
Localisation : Idf

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Quadro64 le Sam 16 Sep 2017 - 9:20

OUF ! Enfin "le monstre" n'a plus de jeu dans les rotules. Ces nouvelles rotules renforcées lui vont à merveille. Dans les dos d'âne, je n'entends et ne ressens plus ce bruit disgracieux. Me voilà avec un train avant digne de ce nom.
Voici les références chez "GT2i.com":
- RO-RF-8SE Rotule Renforcé Rodobal SE Femelle Pas à Droite 8mm / 1.25mm.
- RO-RFL-8SE Rotule Renforcé Rodobal SE Femelle Pas à Gauche 8mm / 1.25mm.
avatar
Quadro64
En bonne voie
En bonne voie

Masculin

Messages : 237
Age : 55
Emploi/loisirs : Toujours debout, toujours partant
Localisation : Pays Basque

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Run83 le Ven 22 Sep 2017 - 14:22

Le top pour toi.
Moi (Q4)je dois le rentrer sous garantie pour 2 rotules desertis et un problème de transmission le scoot vibre a partir de 4000 tours je n'ai que 5000 km. Le weekend dernier au bol d'or j'ai été obligé de le laisser refroidir il broutait de folie .

Run83
En rodage
En rodage

Masculin

Messages : 19
Age : 58
Emploi/loisirs : Loisirs
Localisation : Var

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Calimol le Ven 22 Sep 2017 - 16:41

Ce que tu appelles rotules desserties, ce n'est que ça ou c'est plus grave ?

avatar
Calimol
Membre assidu
Membre assidu

Masculin

Messages : 850
Age : 69
Emploi/loisirs : Heureux retraité
Localisation : Macon 71

http://boites-automatiques.forumgratuit.org/

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Quadro64 le Ven 22 Sep 2017 - 17:33

Il faut vérifier en soulevant le scooter par le train AV si il y a du jeu dans la barre ou la rotule de direction. Il se peut que ce ne soit que le caoutchouc qui se soit déboité de son logement. Avant de le remettre en place, mettre généreusement de la graisse à l'intérieur. Ne pas oublier de remettre un cerclage pour le bloquer ou un collier plastique.
avatar
Quadro64
En bonne voie
En bonne voie

Masculin

Messages : 237
Age : 55
Emploi/loisirs : Toujours debout, toujours partant
Localisation : Pays Basque

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Run83 le Sam 23 Sep 2017 - 8:18

Non c'est exactement la photo, il me les remplace sous garantie.

Run83
En rodage
En rodage

Masculin

Messages : 19
Age : 58
Emploi/loisirs : Loisirs
Localisation : Var

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Run83 le Sam 23 Sep 2017 - 8:21

Mais mon plus gris souci c'est cette grosse vibration à partir de 4000 tours, et au démarrage quand il est chaud par moment.
Le garage va démonter pour voir le problème.

Run83
En rodage
En rodage

Masculin

Messages : 19
Age : 58
Emploi/loisirs : Loisirs
Localisation : Var

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Calimol le Sam 23 Sep 2017 - 8:51

ok , tiens nous au courant de ce qu'ils auront découvert Wink
avatar
Calimol
Membre assidu
Membre assidu

Masculin

Messages : 850
Age : 69
Emploi/loisirs : Heureux retraité
Localisation : Macon 71

http://boites-automatiques.forumgratuit.org/

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Quadro64 le Lun 25 Sep 2017 - 17:44

Run83 a écrit:Mais mon plus gris souci c'est cette grosse vibration à partir de 4000 tours, et au démarrage quand il est chaud par moment.
Le garage va démonter pour voir le problème.


Moi aussi je suis curieux du diagnostic.
avatar
Quadro64
En bonne voie
En bonne voie

Masculin

Messages : 237
Age : 55
Emploi/loisirs : Toujours debout, toujours partant
Localisation : Pays Basque

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Run83 le Lun 25 Sep 2017 - 20:13

J'attend toujours l appel de mon concessionnaire pour porter MON Q4

Run83
En rodage
En rodage

Masculin

Messages : 19
Age : 58
Emploi/loisirs : Loisirs
Localisation : Var

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Stph57 le Lun 25 Sep 2017 - 20:39

Run83 a écrit:J'attend toujours l appel de mon concessionnaire pour porter MON Q4

Combien as tu de kms au compteur?

Stph57
En rodage
En rodage

Masculin

Messages : 77
Age : 41
Emploi/loisirs : Fonctionnaire
Localisation : Forbach

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Run83 le Lun 25 Sep 2017 - 20:49

j'ai 5800 KM maintenant aà la révision des 5000 km il la marqué sur la facture mais maintenant quand je fais de grand parcours il broute grave en démarrant.

Run83
En rodage
En rodage

Masculin

Messages : 19
Age : 58
Emploi/loisirs : Loisirs
Localisation : Var

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Fr57 le Lun 25 Sep 2017 - 23:05

tu aurais pas trop d huile ? ou filtre a air sale ? bougie encrassee ?
avatar
Fr57
En bonne voie
En bonne voie

Masculin

Messages : 254
Age : 50
Emploi/loisirs : Sécu
Localisation : Moselle

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Run83 le Lun 25 Sep 2017 - 23:16

Non tout vient de la transmission ou embrayage mort prematurement(défaut) ou autre mais sur c'est le système de transmission.

Run83
En rodage
En rodage

Masculin

Messages : 19
Age : 58
Emploi/loisirs : Loisirs
Localisation : Var

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Run83 le Mar 17 Oct 2017 - 17:06

Salut à tous
Jeudi enfin Rdv pour garantie de changement de rotules avec essai pour ma transmission.
En discutant avec le concessionnaire il m'a dit qu'il va sortir pour le salon le même moteur avec une cylindrée de 400 cc mais pas de moteur SYM pour le moment.

Run83
En rodage
En rodage

Masculin

Messages : 19
Age : 58
Emploi/loisirs : Loisirs
Localisation : Var

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Magnamara le Mar 17 Oct 2017 - 17:27

On verra bien 400cc, pourquoi pas cela apportera aussi du couple en plus. Mais pour ce qui est de la fiabilité des pièces, j'avoue que je préfère Sym.

La plupart des possesseurs de Sym indiquent que c'est plutôt fiable et efficace.
avatar
Magnamara
Membre assidu
Membre assidu

Masculin

Messages : 541
Age : 41
Emploi/loisirs : Informatique
Localisation : Idf

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Run83 le Mar 17 Oct 2017 - 20:33

Ñon SYM increvable j'ai un ami qui a un quad 600 SYM à part mes pneu il n'a jamais rien fait.

Run83
En rodage
En rodage

Masculin

Messages : 19
Age : 58
Emploi/loisirs : Loisirs
Localisation : Var

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Fr57 le Mer 18 Oct 2017 - 13:43

Surtout en quad s il fait 500 km par an.
avatar
Fr57
En bonne voie
En bonne voie

Masculin

Messages : 254
Age : 50
Emploi/loisirs : Sécu
Localisation : Moselle

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Magnamara le Mer 18 Oct 2017 - 14:53

Ho tu sais un quad ou un Q4 c'est presque pareil, y a 4 roues bon ok cela se faufile moins bien dans les bouchons mais bon .

Sérieusement j'ai des échos positifs sur leurs 2 roues depuis des années.
avatar
Magnamara
Membre assidu
Membre assidu

Masculin

Messages : 541
Age : 41
Emploi/loisirs : Informatique
Localisation : Idf

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Victor10 le Dim 5 Nov 2017 - 13:21

Bonjour les Amis
lavez vous vos engins ou roulez vous en temps de pluie car l'eau est néfaste pour les rotules , mettre de" temps en temps de la graisse en bombe.
Avant de me remettre a la route je faisais du quad et apres chaque sortie le lavage et je mettais de la WD-40 sur les rotules pour éviter ce genre de problème
avatar
Victor10
En rodage
En rodage

Masculin

Messages : 28
Age : 52
Emploi/loisirs : Technicien de maintenance/sorties en famille
Localisation : Piney

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Quadro64 le Dim 5 Nov 2017 - 19:54

Le WD40 est un excellent graissant/dégrippant/entretien des caoutchoucs et autres pièces. Vous pouvez le consommer sans modération.
avatar
Quadro64
En bonne voie
En bonne voie

Masculin

Messages : 237
Age : 55
Emploi/loisirs : Toujours debout, toujours partant
Localisation : Pays Basque

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Rossoni regis le Dim 5 Nov 2017 - 20:34

Tiens tiens notre Quadro64 est de retour et sans modération
Quadro_SGT3R
avatar
Rossoni regis
Membre assidu
Membre assidu

Masculin

Messages : 704
Age : 59
Emploi/loisirs : Artisan et Quadro , Quadro Quadro
Localisation : Mussy sur Seine (10250)

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Victor10 le Dim 5 Nov 2017 - 20:56

Merci Quadro64
Je suis grand consommateur de WD-40
Petites astuces je m'en sers aussi pour nettoyer les plastiques ça les rend comme neuf.
avatar
Victor10
En rodage
En rodage

Masculin

Messages : 28
Age : 52
Emploi/loisirs : Technicien de maintenance/sorties en famille
Localisation : Piney

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Frd le Lun 6 Nov 2017 - 7:21

Est-ce que ce sont les mêmes rotules sur les quadro 4 roues et 3 roues ? pour savoir si je met de coté les excellents liens  de Quadro64 au cas où
avatar
Frd
En rodage
En rodage

Masculin

Messages : 43
Age : 49
Emploi/loisirs : Prof
Localisation : Seine-Maritime

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Quadro64 le Lun 6 Nov 2017 - 7:36

Le train avant des modèles à trois roues et ceux des modèles à quatre roues sont les mêmes.
Pour le train arrière, je crois qu'il y a une différence très légère, il me semble ... ...
avatar
Quadro64
En bonne voie
En bonne voie

Masculin

Messages : 237
Age : 55
Emploi/loisirs : Toujours debout, toujours partant
Localisation : Pays Basque

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Magnamara le Lun 6 Nov 2017 - 14:23

Pas mal l'astuce WD40 pour les plastic moi j'utilise de la pierre blanche pour nettoyé les plastic c'est assez efficace.

En fait les Quadro sont comme les homme faut graisser les rotule sinon sa ce grippe

Ha ma semaine de vacance ma fait le plus grand Bien, j’étais par ailleurs 2 jours pas loin de chez toi Quadro64
avatar
Magnamara
Membre assidu
Membre assidu

Masculin

Messages : 541
Age : 41
Emploi/loisirs : Informatique
Localisation : Idf

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Rossoni regis le Lun 6 Nov 2017 - 17:33

par Quadro64 le Lun 6 Nov 2017 - 7:36

Le train avant des modèles à trois roues et ceux des modèles à quatre roues sont les mêmes.
Pour le train arrière, je crois qu'il y a une différence très légère, il me semble ... ...
Le Q4 n'a ni queue ni tête alors
Magnamara tu verras quant t'auras notre âge
 Quadro_SGT3R
avatar
Rossoni regis
Membre assidu
Membre assidu

Masculin

Messages : 704
Age : 59
Emploi/loisirs : Artisan et Quadro , Quadro Quadro
Localisation : Mussy sur Seine (10250)

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Quadro64 le Lun 6 Nov 2017 - 18:14

Magnamara a écrit:
Ha ma semaine de vacance ma fait le plus grand Bien, j’étais par ailleurs 2 jours pas loin de chez toi Quadro64

Dommage de ne pas avoir pris le temps d'une pause. Le frigo est rempli de choses fortement conseillées pour tendre la peau "du ventre" et d'autre choses à consommer avec modération ... ... ou pas !
avatar
Quadro64
En bonne voie
En bonne voie

Masculin

Messages : 237
Age : 55
Emploi/loisirs : Toujours debout, toujours partant
Localisation : Pays Basque

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Magnamara le Lun 6 Nov 2017 - 19:18

Je m'en doute bien, mais j'ai parcouru la France entière sur 1 semaine. J’étais descendu voir mon Bof et ma toute jeune nièce à quelques kilomètrès de Biarritz à Tarnos.

La prochaine fois que je descends les voir je te fais signe, promis
avatar
Magnamara
Membre assidu
Membre assidu

Masculin

Messages : 541
Age : 41
Emploi/loisirs : Informatique
Localisation : Idf

Revenir en haut Aller en bas

Re: Barres et rotules de Carrossage QUADRO 4D

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
